Артикул:
m-116643
Характеристики
Тип прибора
—
Трассоискатель
Пассивные частоты, Гц
—
50, 100, «ШП» (Эфир)
Полоса пропускания режима «Эфир»
—
140 Гц … 2,4 кГц
Рабочие частоты генератора, Гц
—
512, 1024, 8192
Звуковой сигнал
—
Есть
Все характеристики
186 492 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

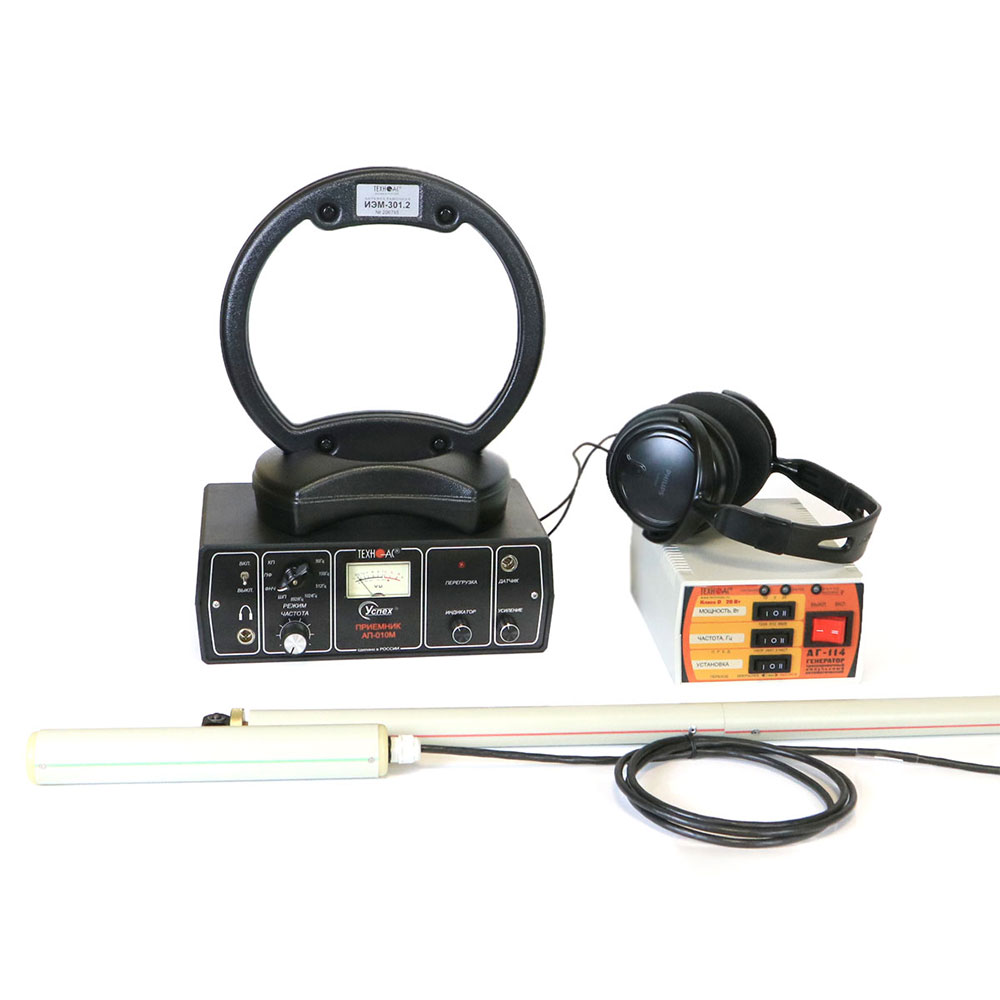

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). Компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Многофункциональный трассопоисковый приемник со стрелочным индикатором и выводом звука в наушники оператора.
Морозоустойчивый и легкий корпус. Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).
Назначение трассоискателя Успех АГ-408.10:
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.

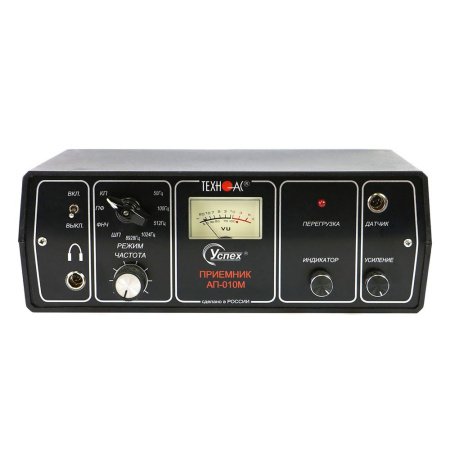

Особенности приемника АП-010М:
- Аналоговый трассопоисковый приемник.
- Стрелочный индикатор уровня сигнала.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
- Морозоустойчивый, работа при температурах до -30°С.
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).

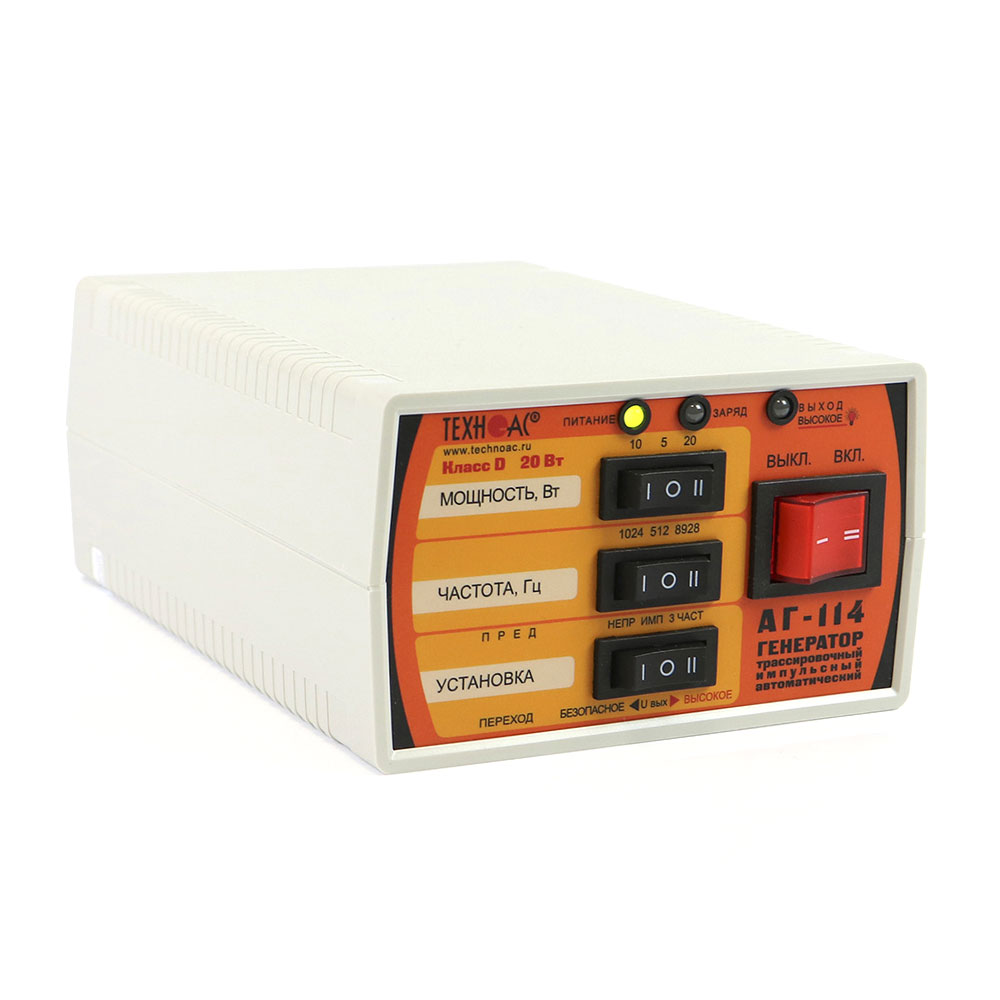

Особенности генератора АГ-114:
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Области применения:
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Документы
Трассоискатель nУспех АГ-408.10h
663,1 кб
|
Тип прибора
|
Трассоискатель |
|
Пассивные частоты, Гц
|
50, 100, «ШП» (Эфир) |
|
Полоса пропускания режима «Эфир»
|
140 Гц … 2,4 кГц |
|
Рабочие частоты генератора, Гц
|
512, 1024, 8192 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Погрешность
|
±0,3 м |
|
Определение глубины залегания коммуникации
|
6 м |
|
Максимальное выходное напряжение
|
72 В |
|
Максимальная выходная мощность
|
20 Вт |
|
Дистанция трассировки
|
3 км |
|
Диапазон частот приёмника, Гц
|
50, 100, 512, 1024, 8928 |
|
Питание
|
Встр. аккумулятор / блок питания 15 В, Батарея 1,5 В тип C - 6 шт. |
|
Тип дисплея
|
Стрелочный, LED |
|
Гарантия, (мес)
|
24 |
- Трассопоисковый приемник АП-010М
- Электромагнитный датчик ЭМД-227М
- Головные телефоны
- Генератор АГ-114
- Источник питания AG114M.02.020
- Кабель аккумулятора АГ120.02.050
- Кабель внешнего аккумулятора АГ120.02.020
- Штырь заземления АГ110.02.004 2шт
- Индукционная антенна ИЭМ-301.2
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 2шт
- Батарейки для приемника 6шт
- Сумка для комплекта
- Сумка для приемника
- Сумка для батарейного отсека
- Сумка для антенны
- Сумка для генератора
- Руководство по эксплуатации
- Паспорт
| Характеристики приемника АП-010М | |
| Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап.), «ПФ» (10 диап.) |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В Тип элементов питания |
9+1-2,5 6 х 1,5 В (батареи типа С) |
| Мощность, подводимая к головным телефонам, мВт | 100 |
| Потребляемая мощность, не более, Вт | 0,9 |
| Габаритные размеры прибора, не более, мм | 250х90х147 |
| Масса, не более, кг | 1,5 |
| Характеристики генератора АГ-114 | |
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,5 |
| Частота 2 | 1024 ± 1 |
| Частота 3 | 8928 ± 8 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5 Вт») | 5 ± 1,25 |
| Мощность 2 («10 Вт») | 10 ± 2,5 |
| Мощность 3 («20 Вт») | 20 ± 5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5 Вт») | 0,3…1000 |
| Мощность 2 («10 Вт») | 0,3…500 |
| Мощность 3 («20 Вт») | 0,3…250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное, не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
| Источники питания | |
| Встроенный аккумулятор: - напряжение, В - емкость, Ач |
12 2,2 |
| Сетевой блок | 15 В / 4,4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |

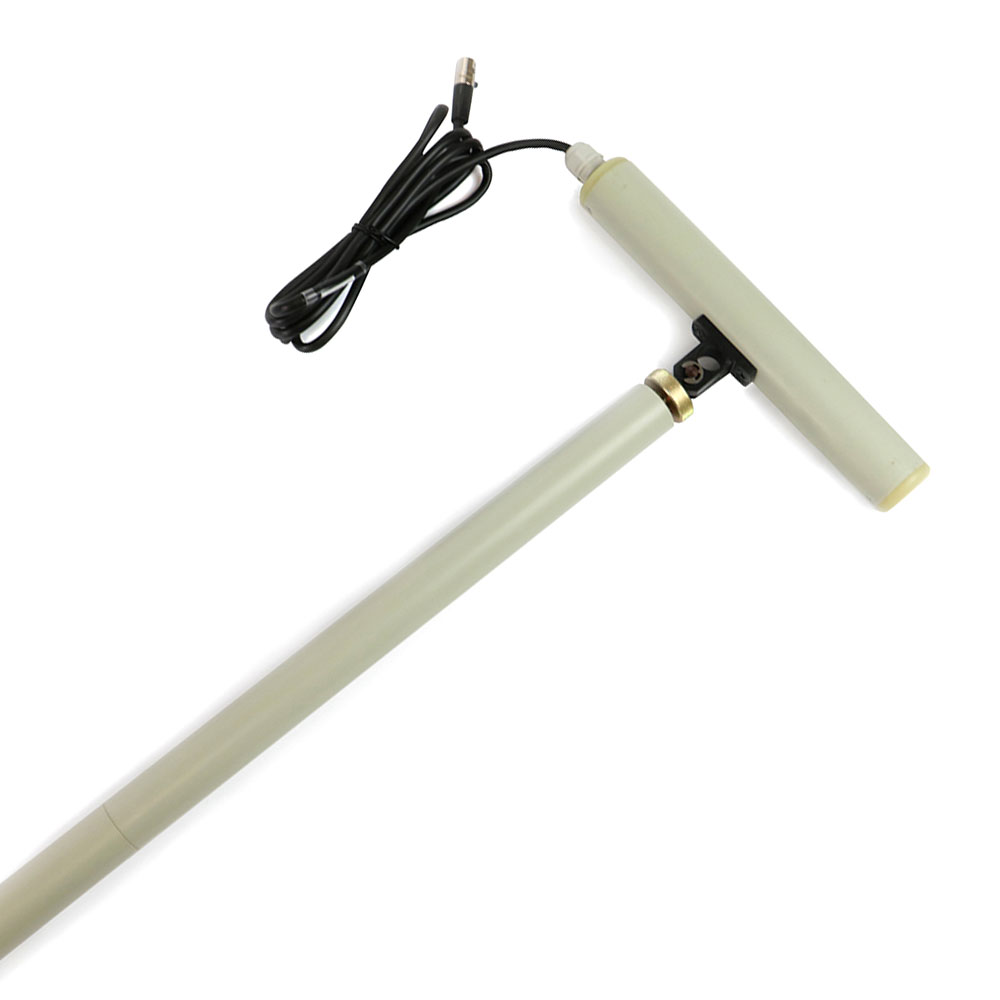

| Характеристики электромагнитного датчика ЭМД-227М | |
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928, 1024, 512 |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
| Характеристики индукционной антенны ИЭМ-301.2 | |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
