Назначение:
- Определение корреляционным методом местоположения утечек из трубопроводов
- Проведение трассировки подземных коммуникаций
- Уточнение места утечки акустическим течеискателем
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов
- Поиск места повреждения силового кабеля индукционным и акустическим методами
Области применения:
- Теплосети
- Водоканал
- Продуктопроводы
Функции:
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами
- Поиск подземных коммуникаций (кабели, трубопроводы)
Преимущества:
- наличие радиоканалов;
- высокая помехозащищенность;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации, удобство в эксплуатации;
- возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
- проведение трассировки подземных коммуникаций в активном режиме от генератора.
Применение:
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

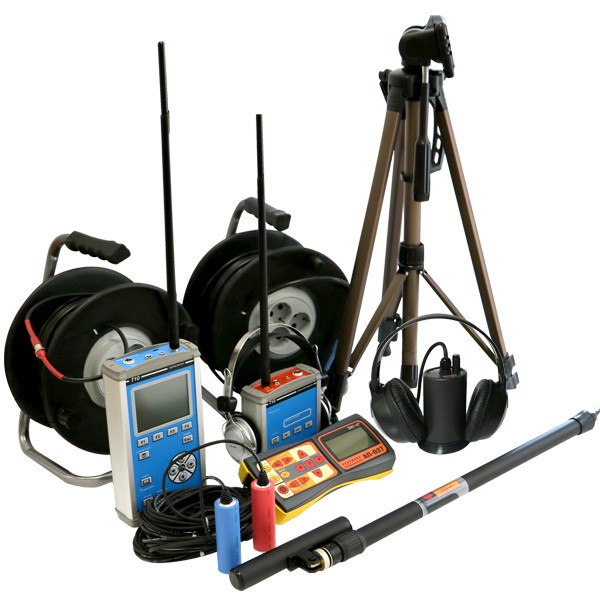

- Корреляционный течеискатель (ВУ)
- Внешний модуль
- Датчик 2шт
- Антенна 2шт
- Удлинитель сигнального провода на катушках (25 м) 2шт
- Штатив
- Сетевой адаптер 2шт
- Аккумуляторные батареи
- Трассопоисковый приемник "АП-027"
- Генератор "АГ-105"
- Комплект акустического датчика “АД-247”
- Электромагнитный датчик "ЭМД-247"
- Головные телефоны
- Батарейки для приемника (AA) 4шт
- Батарейки для генератора 8шт
- Кабель для подключения внешнего аккумулятора для генератора
- Кабель для подключения нагрузки
- Контакт магнитный 2шт
- Штырь заземления 2шт
- Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030
- Держатель для приемника АП-027.00.010
- Крестовая отвертка
- Сумка для ЭМД
- Чехол 53186
- Транспортные сумки
- Руководство по эксплуатации
- Паспорт
| Диапазоны: (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м |
| Точность | 0,1% от диапазона |
| Диаметр контролируемого трубопровода, мм | 25...800 |
| Дальность радиосвязи, м | до 200 |
| Минимальное давление в трубопроводе, кг/см2 | 1,5 |
| Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 |
| Рабочие частоты коррелятора, Гц | 60 ... 5000 |
| Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы |
| Радиосвязь с внешним модулем | 2,4 ГГц |
| Температура окружающей среды, ºС | -20 ... +40 |
| Дисплей | Графический, LCD, 320х240 точек |
| Корпус | IP42 |
| Размеры | 125х227х45 мм |
| Масса | 1,0 кг |
| Приемник "АП-027" | ||
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
| Генератор "АГ-105" | |
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы | 8192 «8.2» / 32768 «33» |
| Режим работы | |
| «Антенные» режимы | Встроенная передающая антенна «LC» |
| Внешняя передающая антенна «АН» | |
| Режим работы | |
| Режимы «модуляции» (сигналы специальной формы) | Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12сек Частота следования посылок 1Гц |
| Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц) Соотношение амплитуд 4/1 (соответственно) |
|
| Выходные параметры при напряжении питания 12…15В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» |
| 3 - при частоте 32768Гц «33» | |
| Заданный для автоматического согласования, ≥ | 0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» |
| 0,1 - при частотах 8192Гц «8.2» / 32768Гц «33» | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» |
| 40 -в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 - При частоте 32768 Гц «33» | |
| Источники питания | |
| Напряжение питания | 7…15 В |
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5В «тип С» |
| Внешние источники питания (не входят в комплект поставки) | Аккумулятор «12В» (например, автомобильный) Выходное напряжение 11…14В при токе не менее 4А |
| Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15В, мощность 60Вт |
|
| Время работы («жизненный цикл» зависит от качества батарей) | При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) |
| При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой | Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»; - ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33». |
| Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | «Контактное» подключение с «возвратом тока через землю» |
| «Бесконтактное» подключение с применением встроенной передающей антенны «LC» | |
| «Бесконтактное» подключение с применением внешней передающей антенны «АН» | |
| «Бесконтактное» подключение с применением индукционных передающих «клещей» | |
| Конструктивные параметры | |
| Выходной усилитель мощности | Технология: модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм | 216х180х105 мм |
| Вес, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды. |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
| Электромагнитный датчик "ЭМД-247" | |
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
| Датчик акустический "АД-247" | |
| Габаритные размеры прибора, не более, мм | 60х130 |
|
