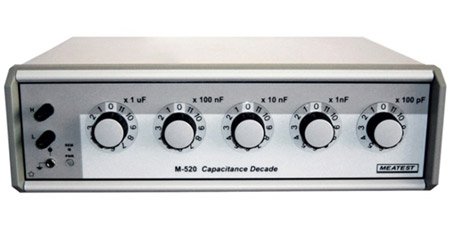

Декадный магазин ёмкостей специально предназначен для поверки ёмкостных диапазонов мультиметров и RCL-метров. Ввиду своей универсальности он может использоваться в метрологических лабораториях, сервисных центрах и на производственных линиях, где требуется дистанционное управление ёмкостью. Основными конструктивными элементами декадного магазина M520 являются реле с высокой допустимой нагрузкой по току и конденсаторы с полипропиленовым диэлектриком.
Важной особенностью прибора является встроенная функция перекалибровки, которая позволяет без механической настройки откорректировать любое отклонение значений ёмкости. Процесс перекалибровки заключается в измерении элементарных ёмкостей внутри прибора и записи новых калибровочных значений во внутреннюю калибровочную память. В памяти декадного магазина ёмкостей хранятся калибровочные данные как для плавающей, так и для заземленной схемы подключения. Опционально может быть выполнен в виде модуля для монтажа в стойку 19" (высота модуля – 3HE).
Особенности:
- Диапазон ёмкостей: от 100 пФ до 12,2221 мкФ
- Основная погрешность ±0,25 %
- 2-х проводное подключение
- Максимальное рабочее напряжение 50 В (DC) / 35 В (AC)
- Дистанционное управление по интерфейсу RS-232
- Питание декадного магазина емкостей осуществляется от внутреннего аккумулятора (в комплект входит внешний блок питания)
- Исполнение для монтажа в стойку 19" (опция)
- Масса 4,5 кг
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Магазин ёмкостей |
|
Тип прибора
|
Декадный |
|
Разрешение
|
100 пФ |
|
Номинальные значения
|
100 пФ … 12,2221 мкФ |
|
Температурный коэффициент
|
±250 ppm/°C |
|
Установка значений
|
Ступенчатая |
|
Количество декад
|
5 |
|
Питание
|
Встроенный аккумулятор, 100-240 В |
|
Базовая погрешность
|
0.25% |
|
Гарантия, (мес)
|
12 |
- Блок питания
- Кабель RS-232
- Руководство по эксплуатации
- Прикладное программное обеспечение
| Диапазон |
Точность * [%] |
Коэффициент рассеивания*, не более | Температурный коэффициент [ppm /°C], не более |
| от 100 пФ до 1100 пФ | 2,5 ±1пФ | 0,05 | 250 |
| от 1 нФ до 11 нФ | 0,25 | 0,005 | 250 |
| от 10 нФ до 110 нФ | 0,25 | 0,005 | 250 |
| от 100 нФ до 1100 нФ | 0,25 | 0,005 | 250 |
| от 1 мкФ до 11 мкФ | 0,25 | 0,05 | 250 |
| * - на частоте 1 кГц при 23±2 ºС , Imax < 1,5 А DC / 1 Аэфф. | |||
| Общие данные | |||
| Питание | внутренний аккумулятор 12 В или адаптер силового кабеля от 100 до 240 B AC , 50-60 Гц | ||
| Непрерывность работы | не менее 3 часов от батареи | ||
| Дистанционный контроль | интерфейс RS - 232 | ||
| Температурный коэффициент | < 250 ppm / °C | ||
| Максимальное рабочее напряжение | 50 В AC / 35 Вэфф . AC | ||
| Входное сопротивление | > 10 ГОм (при 500 B DC ) | ||
| Рабочая температура | от +5 ºС до +40 ºС | ||
| Питание | Адаптер силового кабеля 100-240 B / 50 Гц или батарея 12 B | ||
| Непрерывность работы | 6 часов (от батареи) | ||
| Встроенный интерфейс | RS-232 (IEEE488 опционально) | ||
| Габаритные размеры | 362 x 111 x 316 мм | ||
| Масса | 4,5 кг | ||
| Гарантия | 1 год | ||
