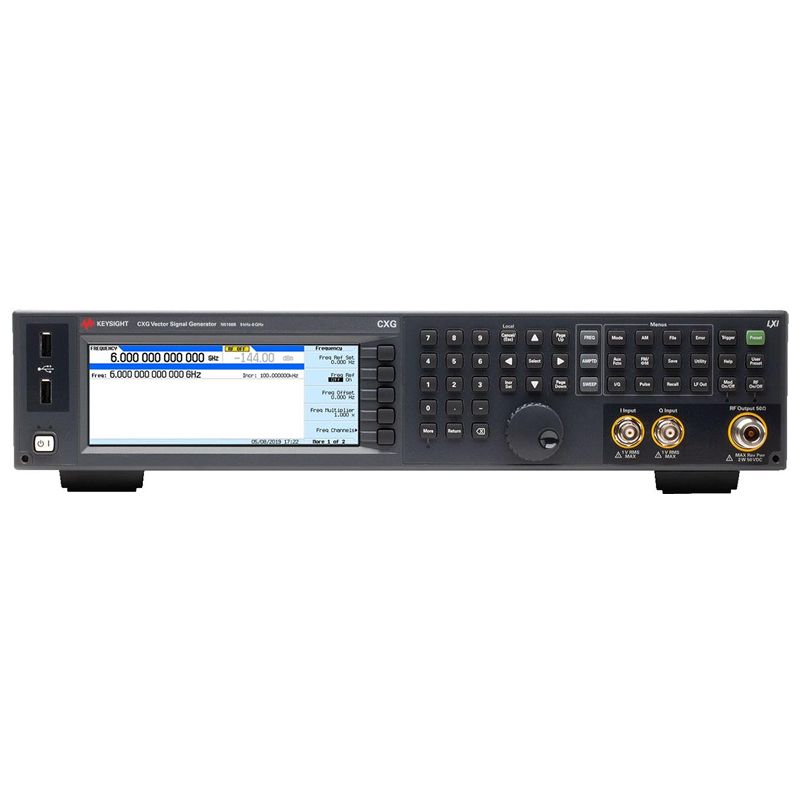

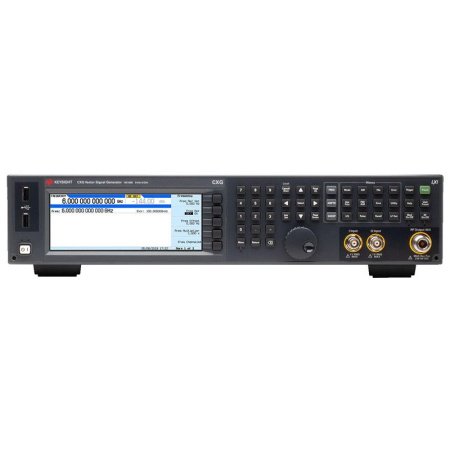

Генератор ВЧ-сигналов Keysight N5166B-506 представляет собой высококлассное измерительное оборудование, внесенное в ГосРеестр СИ под номером 83923-21. Его ключевой особенностью является формирование сигналов высочайшей точности и чистоты в колоссальном частотном диапазоне от 9 кГц до 6 ГГц. Это делает прибор незаменимым для решения самых сложных задач в области разработки, производства и сертификации беспроводных систем.
Одним из критически важных параметров для любого генератора является низкий уровень фазового шума, и модель N5166B-506 демонстрирует здесь выдающиеся результаты: значение -119 дБн/Гц при отстройке 20 кГц от несущей 1 ГГц гарантирует чистоту спектра генерируемого сигнала. Это дополняется превосходной выходной мощностью до +18 дБм и низким уровнем нежелательных гармоник (< -35 дБн) и негармонических составляющих (-72 дБн), что обеспечивает высокое соотношение сигнал/шум в измерительных установках.
Прибор истинно универсален благодаря развитым возможностям модуляции. Внутренний IQ-модулятор с полосой до 120 МГц и поддержка внешней полосы до 200 МГц позволяют создавать сложнейшие сигналы с точной фазовой манипуляцией. Генератор поддерживает все основные виды модуляции: амплитудную с глубиной до 100% и полосой до 50 кГц, частотную с девиацией до 10 МГц, а также импульсную.
Мощь N5166B-506 раскрывается в специализированном программном обеспечении, которое превращает его в законченное решение для тестирования практически всех существующих стандартов связи: от GSM и LTE-Advanced до новейших 5G NR и Wi-Fi 6 (802.11ax). Функция воспроизведения произвольных форм сигналов с памятью 512 мс и быстрое переключение частот (≤ 5 мс) открывают возможности для моделирования реальных радиотрактов и динамичных сценариев. Поддержка MATLAB и возможность загрузки пользовательских модуляций делают этот генератор гибким инструментом для научных исследований и создания технологий будущего.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Настольный |
|
Тип прибора
|
Векторный, Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
83923-21 |
|
Количество каналов
|
1 |
|
Мин. частота, кГц
|
9 |
|
Макс. частота, ГГц
|
6 |
|
Фазовый шум
|
-119 дБн/Гц (отс. 20 кГц, нес. 1 ГГц) |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейсы
|
USB, LAN, GPIB |
|
Выходной уровень
|
-144 ... 18 дБм |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
12 |
Дополнительно могут быть встроены опции повышения технических характеристик:
- N5166B-653 Генератор модулирующих сигналов произвольной формы (полоса частот ВЧ-сигнала 60 МГц, глубина памяти 32 Мвыб)
- N5166B-655 Расширение полосы частот генератора модулирующих сигналов с 60 до 120 МГц (требуется опция 653)
- N5166B-022 Увеличение глубины памяти генератора модулирующих сигналов с 32 до 512 Мвыб (требуется опция 653)
- N5166B-UNT АМ/ЧМ/ФМ
- N5166B-UNW Модуляция короткими импульсами
- N5166B-303 Многофункциональный генератор
- N5166B-009 Внутренний твёрдотельный накопитель
- N5166B-1ER Адаптивный вход сигнала опорной частоты
| Частота | 9 кГц до 6 ГГц |
| Уровень производительности | ◆◆◇◇◇◇ |
| Выходная мощность на частоте 1 ГГц | +18 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -119 дБн / Гц |
| Переключение частоты | <или равно 5 мс, типично |
| Уровень гармоник на частоте 1 ГГц | < -35 дБн |
| Полоса IQ модуляции, внутренняя/внешняя | Внутренние 60/120 МГц до внешних 200 МГц |
| Негармонические составляющие на частоте 1 ГГц | - 72 дБн |
| Режим свипирования |
· Список · Пошаговое |
| Режим генератора модулирующих сигналов | Воспроизведение формы волны |
| Программное обеспечение: задачи общего назначения |
· Аналоговый I / Q вход · I / Q Waveform · MATLAB · Multitone · Pulse · Пользовательская модуляция |
| ПО: сотовая/беспроводная связь |
· Support waveform playback with 5-pack or 50-pack · Bluetooth · cdma2000®/1xEV-DO · GSM/EDGE/Evo · lot · LTE/ LTE-Advanced FDD and TDD · Mobile WiMAX™ · TD-SCDMA/HSPA · W-CDMA/HSPA+ · WLAN 802.11a/b/g/j/p/n/ac/ah/ax · Pre-5G · 5G NR |
| Программное обеспечение: аудио и видео вещание |
· Поддержка воспроизведения формы волны с 5 или 50 пакетами · Трансляция радио · Цифровое видео |
| ПО:обнаружение/позиционирование/слежение/навигация | Глобальная навигационная спутниковая система |
| Объем памяти для воспроизведения сигналов | 512 мс |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 10 МГц |
| Частот. модуляция: полоса частот (девиация 100 кГц) | Постоянный ток до 7 МГц |
| Фазовая модуляция: макс. девиация (норм. полоса) | - |
| Фазовая модуляция: макс. девиация (широкая полоса) | - |
| Амплитудная модуляция: максимальная глубина | 100,00% |
| Амплитудная модуляция: полоса частот | от 0 до 50 кГц |
| Наличие измерительных приложений | Да |
| Векторные | Да |
