Артикул:
m-125334
Характеристики
Внесен в ГосРеестр
—
Нет
Тип
—
Лабораторный
Тип прибора
—
Анализатор спектра
Мин. частота, кГц
—
5
Макс. частота, ГГц
—
14
Все характеристики
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Документы
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Лабораторный |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота, кГц
|
5 |
|
Макс. частота, ГГц
|
14 |
|
Гармонические искажения
|
-60 дБн |
|
Фазовый шум
|
-108 дБн/Гц (отс. 1 ГГц, нес. 10 кГц) |
|
Максимальный измеряемый уровень
|
+25 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
10,1" |
|
Интерфейсы
|
USB, LAN, HDMI |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Цветной сенсорный ЖК |
|
Разрешение дисплея
|
1280 x 800 |
|
Гарантия, (мес)
|
12 |
Отзывы
Оставить отзыв
Загрузка отзывов...
- Анализатор спектра
- Кабель питания
- Руководство по эксплуатации
| Частотные характеристики | |||
| Диапазон рабочих частот | от 5 кГц до 14 ГГц | ||
| Разрешение измерений частоты | 1,0 Гц | ||
| Полоса обзора (span) | 0 Гц | ||
| от 10 Гц до 14 ГГц | |||
| Точность установки полосы обзора | ± [0,1% x span RBW + span/(кол-во точек развертки - 1)] | ||
| Время развёртки | Нулевая полоса обзора | от 1 мкс до 6000 с | |
| полоса обзора ≥ 10 Гц | от 1 мс до 4000 с | ||
| Разрешение полосы ПЧ (-3 дБ) RBW | от 1 Гц до 10 МГц | ||
| Полоса видеофильтра VBW | от 1 Гц до 10 МГц | ||
| Избирательность фильтров по соотношению уровней (60 дБ/3 дБ) | ≤5 | ||
| Относительный уровень фазовых шумов 1 ГГц@ 10 кГц@ +20 ºC~+30 ºC@ детектор выборки | <-108 дБн/Гц (тип) | ||
| Параметры опорного источника | |||
| Опорная частота | 10 МГц | ||
| Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре (23 ±2) °C | 1·10-6 | ||
| Пределы годового относительного дрейфа частоты опорного генератора | <1·10-6 | ||
| Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур от 0 до +50 °C | <5·10-7 | ||
| Амплитудные характеристики | |||
| Диапазон измеряемых уровней @f Н≥ 10 МГц | от DANL до +25 дБм | ||
|
Абсолютная погрешность измерения мощности @ на 50 МГц @ ПУ – выкл.@ Atten = 10 дБ @ Level INPUT = -10 дБм @ +20ºC~+30ºC |
<0,3 дБ | ||
| Неопределённость измерения уровня мощности @ уровень доверия 95%@ ОСШ > 20 дБ @ RBW= VBW=1 кГц@ ПУ- выкл. @ Atten = 10 дБ @ -50 дБм <Level INPUT < 0 дБм @ f Н≥ 10 МГц @+20ºC~+30ºC | 10 МГц < f ≤ 3,2 ГГц | <0,8 дБ (ном.) | |
| 3,2 ГГц < f ≤ 8,5 ГГц | <1,0 дБ (ном.) | ||
| 8,5 ГГц < f ≤ 14 ГГц | <1,8 дБ (ном.) | ||
| Неравномерность амплитудно-частотной характеристики на частотах f @ относительно 50 МГц @ Atten = 10 дБ @ +20ºC~+30ºC | ПУ - выкл. | 5 кГц < f ≤ 100 кГц | <0,3 дБ (тип.) |
| 100 кГц < f ≤ 3,2 ГГц | <0,5 дБ, <0,3 дБ (тип.) | ||
| 3,2 ГГц < f ≤ 8,5 ГГц | <0,7 дБ, <0,5 дБ (тип.) | ||
| 8,5 ГГц < f ≤ 14 ГГц | <1,5 дБ, <1,3 дБ (тип.) | ||
| ПУ – вкл. (опция RSA6000-P14) | 100 кГц < f ≤ 3,2 ГГц | <0,8 дБ, <0,6 дБ (тип.) | |
| 3,2 ГГц < f ≤ 8,5 ГГц | <1,0 дБ, <0,8 дБ (тип.) | ||
| 8,5 ГГц < f ≤ 14 ГГц | <2,5 дБ, <2,3 дБ (тип.) | ||
| Усредненный уровень собственных шумов (DANL) на частотах F, нормализованный к полосе пропускания 1 Гц | ПУ – выкл. | 5 кГц ˂ F ≤ 100 МГц | <-120 дБм |
| 100 кГц ˂ F ≤ 20 МГц | <-135 дБм, <-138 дБм (тип.) | ||
| 20 МГц ˂ F ≤ 1,5 ГГц | <-140 дБм, <-143 дБм (тип.) | ||
| 1,5 ГГц ˂ F ≤ 3,2 ГГц | <-138 дБм, <-141 дБм (тип.) | ||
| 3,2 ГГц ˂ F ≤ 8,5 ГГц | <-136 дБм, <-140 дБм (тип.) | ||
| 8,5 ГГц ˂ F ≤ 14 ГГц | <-133 дБм, <-136 дБм (тип.) | ||
| ПУ – вкл. (опция RSA6000-P14) | 100 кГц ˂ F ≤ 500 кГц | <-149 дБм, <-152 дБм (тип.) | |
| 500 кГц ˂ F ≤ 20 МГц | <-152 дБм, <-155 дБм (тип.) | ||
| 20 МГц ˂ F ≤ 1,5 ГГц | <-160 дБм, <-163 дБм (тип.) | ||
| 1,5 ГГц ˂ F ≤ 3,2 ГГц | <-157 дБм, <-160 дБм (тип.) | ||
| 3,2 ГГц ˂ F ≤ 8,5 ГГц | <-154 дБм, <-157 дБм (тип.) | ||
| 8,5 ГГц ˂ F ≤ 14 ГГц | <-151 дБм, <-154 дБм (тип.) | ||
| Уровень гармонических искажений 2-го порядка SHI @ Fн ≥ 50 МГц @ Level INPUT = -20 дБм @ ПУ- выкл. @ Atten = 0 дБ | +45 дБм | ||
| Уровень интермодуляционных искажений 3-го порядка TOI @ Fн ≥ 50 МГц @ два тона с уровнем -20 дБм с разносом >5•RBW@ ПУ- выкл. @ Atten = 0 дБ | +11 дБм, +15 дБм (тип.) | ||
| Точка компрессии P1дБ двухтоновый сигнал@Fн ≥ 50 МГц @ПУ- выкл. @ Atten = 0 дБ | 0 дБм | ||
| Диапазон регулировки опорного уровня | Логарифмическая шкала |
от -170 дБм до +25 дБм, с шагом 0,01 дБ |
|
| Линейная шкала | от 707 пВ до 3,98 В, 0,11% (0,01 дБ) | ||
| Масштабирование экрана | Режим вертикальной шкалы | Линейный, логарифмический | |
| Единицы измерения амплитуды | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, пВт, нВт, мкВт, мВт, Вт, мА, мкА и А | ||
| Входной аттенюатор | Диапазон устанавливаемых значений | от 0 дБ до -40 дБ, с шагом 2 дБ | |
| Погрешность устанавливаемых значений @ Fн=50 МГц@ 10 дБ @ ПУ - выкл. @+20ºC~+30ºC | <0,3 дБ | ||
| Следящий генератор (СГ) (опция RSA6000-T08) | Диапазон рабочих частот | от 100 кГц до 8,5 ГГц | |
| Выходной уровень | от - 40 дБм до 0 дБм | ||
| Шаг установки | 1 дБ | ||
| Неравномерность АЧХ @ 50 МГц | ± 3 дБ | ||

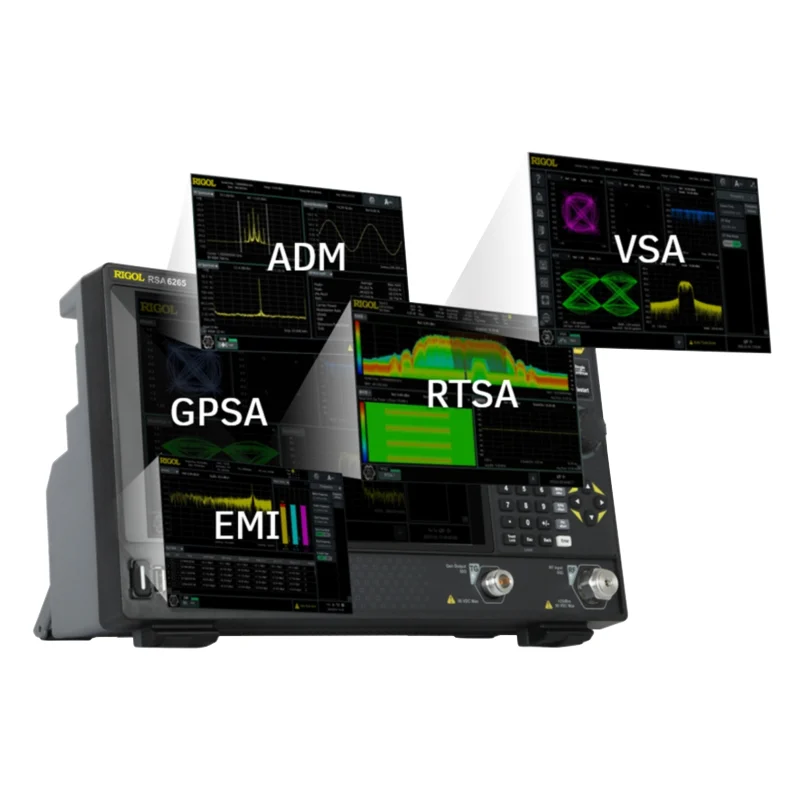

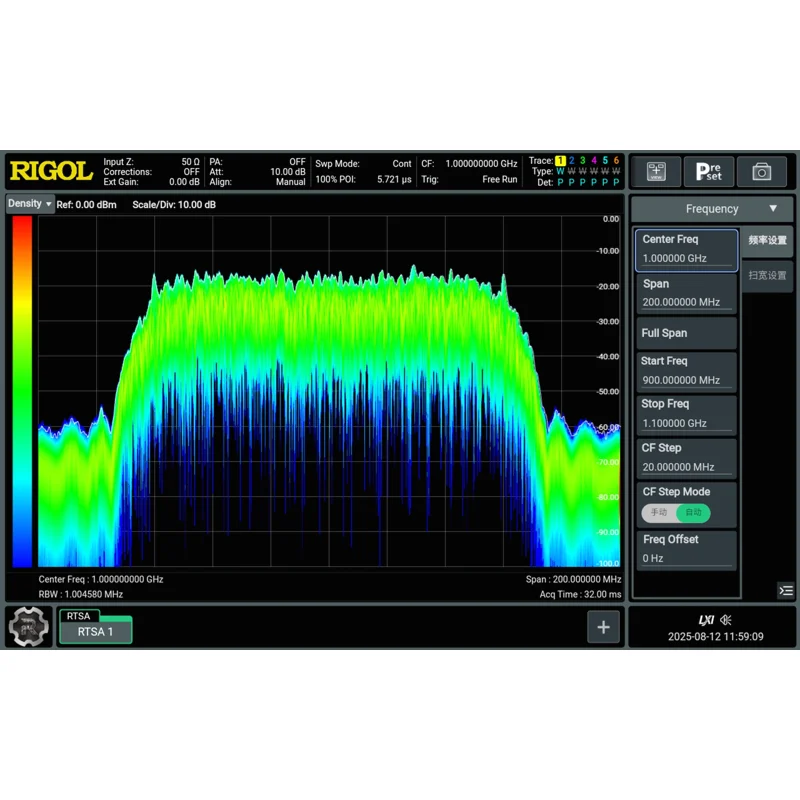

| Анализ спектра в режиме реального времени (RTSA) | Диапазон RTSA | 80 МГц | |
| 200 МГц (опция RSA6000-RB200) | |||
| Минимальная длительность сигнала при 100% вероятности захвата сигнала (POI) | 3,83 мкс | ||
| Время захвата на максимальной скорости | >133,3 мкс | ||
| Разрешение по амплитуде | 0,01 дБ | ||
| Скорость БПФ | 300000/с | ||
| Количество точек по оси частот | 801 | ||
| Динамический диапазон свободный от паразитных составляющих (SFDR) | < -60дБн (тип.) | ||
| Неравномерность по амплитуде | 80 МГц | ±0,7 дБ (ном.) | |
| 200 МГц | ±1,2 дБ (ном.) | ||
| Детекторы | Положительный пик, отрицательный пик, выборка, среднее значение | ||
| Типы сглаживающих окон | Хэннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гауссово | ||
| Демодуляция векторных сигналов (опция RSA6000-VSA) | Максимальная частота дискретизации | 256 Мвыб/с | |
| Максимальная длина захвата | 4096 кадров | ||
| Виды модуляции | 2FSK, 4FSK, 8FSK, MSK, BPSK, QPSK, OQPSK, DQPSK, π/4-DQPSK, 8PSK, D8PSK, π/8-D8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 12QAM, 1024QAM, 2ASK, 4ASK | ||
| Стандарты | GSM, NADC, WCDMA, PDC, PHP (PHS), Bluetooth, WLAN (802.11b), ZigBee 868M, ZigBee 915M, ZigBee 2450M, TETRA, DECT, APCO-25 | ||

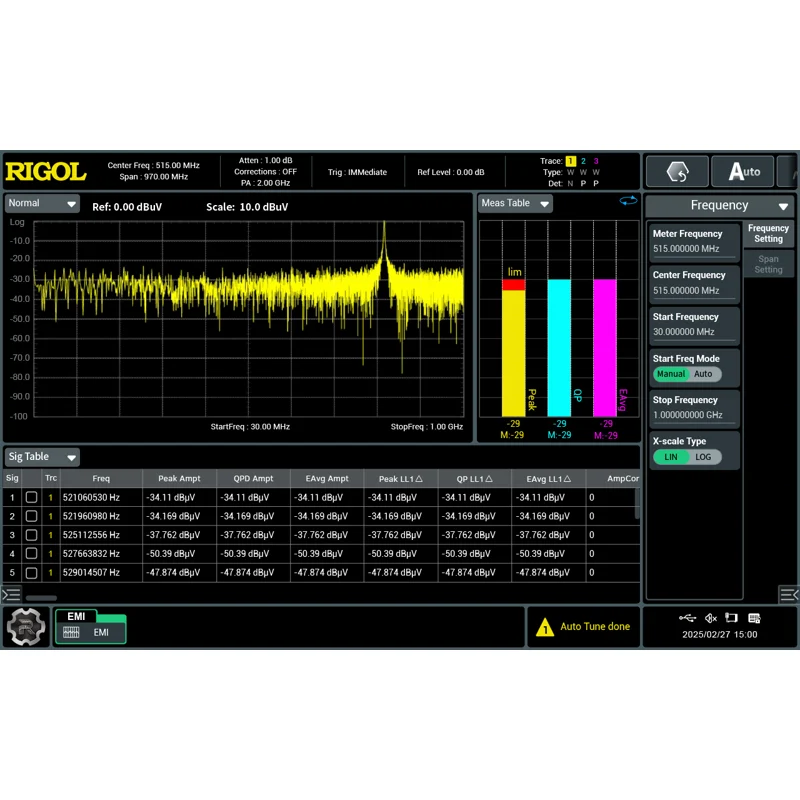

| Электромагнитная совместимость (опция RSA6000-EMI) | Виды детекторов, диапазоны | CISPR 16-1-1 | |
| Разрешение (-3 дБ) | от 100 Гц до 10 МГц, с шагом 1-3-10 | ||
| Разрешение (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц | ||
| Детекторы ЭМИ | Позит. пик, негатив. пик, среднего значения, квазипиковый, CISPR средн., RMS средн. | ||
| Демодуляция сигналов с аналоговой модуляцией (опция RSA6000-ADM) | Динамический диапазон входных сигналов | от -30 дБм до +20 дБм | |
| Виды детектируемых сигналов | AM, ЧМ, ФМ | ||
| Общие характеристики | |||
| Тип высокочастотных разъемов (вход ВЧ, выход СГ) | N «розетка», 50 Ом | ||
| КСВН @ ПУ - выкл.@ Atten = ≥10 дБ | 10 МГц - 8,5 ГГц | <1,6 (ном.) | |
| 8,5 ГГц - 14 ГГц | <1,8 (ном.) | ||
| Дисплей | Тип | Сенсорный | |
| Разрешение | 1280x800 точек | ||
| Размер диагонали | 10,1" | ||
| Цветопередача | 24-бит | ||

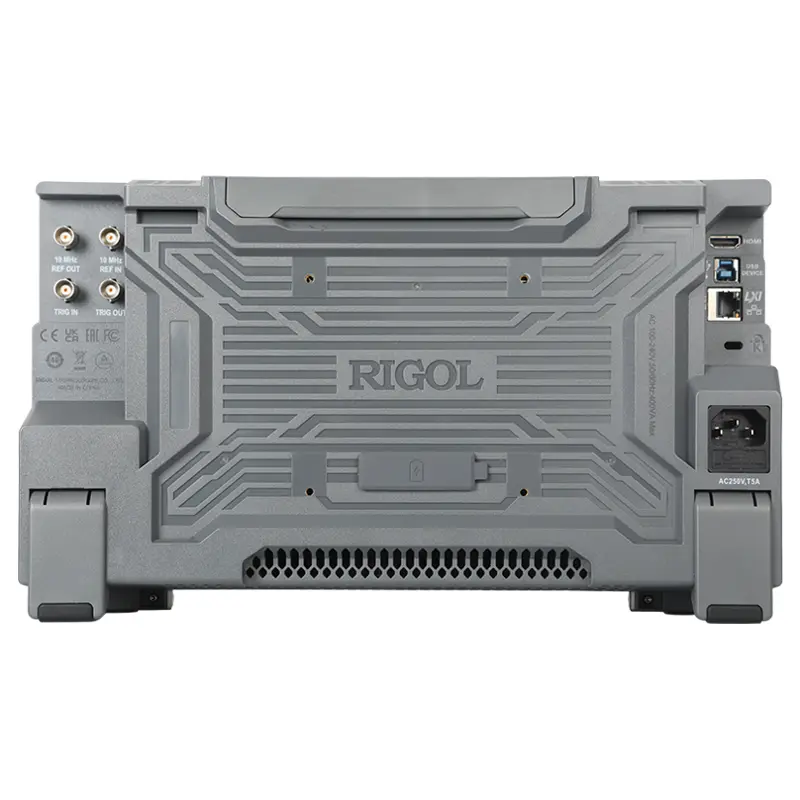

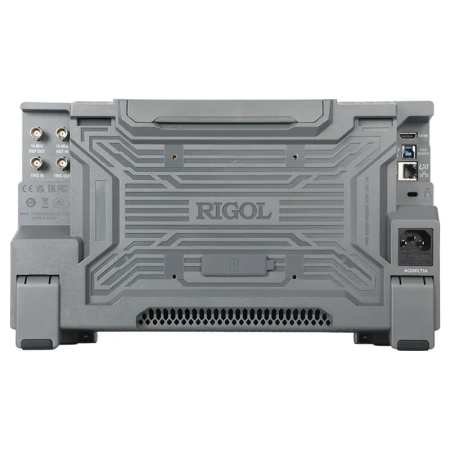

| Опорная частота | Выход внутреннего источника | Частота | 10 МГц |
| Уровень |
от +3 дБм до +10 дБм, +7 дБм (тип) |
||
| Импеданс | 50 Ом | ||
| Тип разъёма | BNC «розетка» | ||
| Вход от внешнего источника | Частота | 10 МГц ± 10 ppm | |
| Уровень | от 0 дБм до +10 дБм | ||
| Импеданс | 50 Ом | ||
| Тип разъёма | BNC «розетка» | ||
| Коммуникационные интерфейсы | USB Host |
Версия 2.0 1 порт на передней панели |
|
| USB Device |
Версия 2.0 1 порт на задней панели |
||
| LAN | 100/1000Base, RJ-45, LXI Core 2011 Device | ||
| HDMI | A plug, HDMI 1.4b | ||
| Синхронизация | Вход | Импеданс | ≥ 1 кОм (ном) |
| Тип разъёма | BNC «розетка» | ||
| Уровень | 3,3 В TTL | ||
| Выход | Импеданс | 50 Ом (ном) | |
| Тип разъёма | BNC «розетка» | ||
| Уровень | 3,3 В TTL | ||
| Электропитание | Напряжение сети питания частотой 50/60 Гц | от 100 В до 240 В | |
| Максимальная потребляемая мощность | 90 Вт (тип) | ||
| Габаритные размеры | 358,1 x 214,8 x 121,4 мм | ||
| Масса | 5 кг | ||
| Время прогрева (выход на рабочий режим) | 40 мин. | ||
| Рабочие условия применения | температура окружающего воздуха | от 0 до +50°C | |
|
относительная влажность воздуха при температуре от 0 до +30°C при температуре от +30 до +40°C при температуре от +40 до +50°C |
до 95 % до 75 % до 45 % |
||
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
